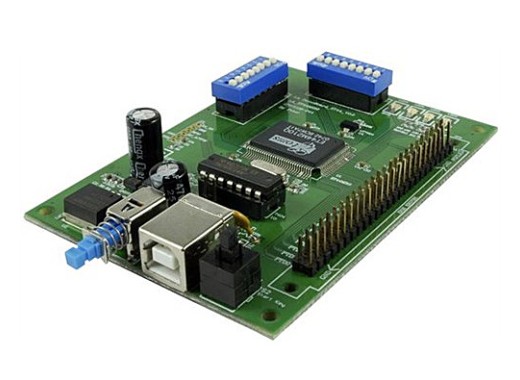

Zeroplus protocol demo board type 1

Protocol demo board 1 kan 46 verschillende protocollen genereren die door de Zeroplus analyzer worden ondersteund. De logic analyzer kan worden aangesloten op het demoboard om de signalen te bekijken. Het bordje is voorzien van een USB aansluiting die als voeding dient. De protocollen worden gekozen met DIP switches.

De volgende protocollen worden ondersteund:

• Up Counter
• IIC
• SPI
• UART
• 1-Wire
• HDQ
• Double IIC
• CAN
• PS2
• IIS
• USB
• LPC
• SSI
• MICROWIRE
• LIN
• MANCHESTER
• MILLER
• SPDIF
• SD
• MOD
• 7 SEGMENTS
• LCD128x64
• ST
• IRDA
• MAX512
• LCD16x2
• FLEXRAY
• LPC_IRQ
• JTAG
• CCIR656
• ST7669
• DSA
• PCM
• MII
• MCU 51
• NEC IR
• Digital Logic
• PM
• PSB
• Arithmetical Logic
• SM
• DGIF
• SLE4442
• 3-Wire
• PECI
• AC97
• J-K Filp-Flop
